boite 5 de C35
Aller à la page: 1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    belphegorforum Index du Forum -> Sujets divers liés à Citroën -> Transmission
Sujet précédent :: Sujet suivant
Auteur Message
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 504
Localisation: france
Masculin

MessagePosté le: Lun 26 Oct - 21:45 (2015)    Sujet du message: boite 5 de C35 Répondre en citant

J'ai lancé l'idée.......çà y est, une boite est arrivée dans l'atelier hier après midi.
C'est donc une boite 5 montée sur un C35.
Déjà çà ne va pas se monter plug & play, car la cloche d'embrayage ne comporte pas de patte pour la pompe HP ni dalésage pour le palier rapporté d'AAC.
Le moulage de la cloche, n'autorise aucun usinage possible à cet endroit.
.
ILlva falloir récupérer la pignonerie et la monter dans le carter de boite 5 de DS.............pas si simple car çà implique des calages coté différentiel et couple conique.
Et çà sans outillage spécialisé, ce n'est pas gagné.
Alors j'ai pensé à récupérer seulement la cloche d'embrayage de la DS et la monter sur le carter de boite de DS.......sauf que j'imagine que ces 2 carters sont appairés lors des usinages, vu que çà passe par l'axe des sorties de boites.
Je souhaite avoir votre avis sur ce point.


Revenir en haut
Publicité






MessagePosté le: Lun 26 Oct - 21:45 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
HenriPiedsNus


Hors ligne

Inscrit le: 20 Déc 2011
Messages: 313
Localisation: BREST
Masculin

MessagePosté le: Mar 27 Oct - 13:57 (2015)    Sujet du message: boite 5 de C35 Répondre en citant

Je confirme que le changement de cloche n'est pas possible...
Merde alors!
_________________
Henri


Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 504
Localisation: france
Masculin

MessagePosté le: Mar 27 Oct - 16:17 (2015)    Sujet du message: boite 5 de C35 Répondre en citant

et bien......va falloir se retrousser les manches alors.

Mais avant de me lancer dans cette aventure, je vais proffiter un peu de la DS  comme elle est.
Parce que i je foire le montage, je vais me retrouver avec 2 boites mortes.


Revenir en haut
gsdiesel


Hors ligne

Inscrit le: 12 Déc 2011
Messages: 309
Localisation: crêches sur saône
Masculin Cancer (21juin-23juil)

MessagePosté le: Mar 27 Oct - 22:14 (2015)    Sujet du message: boite 5 de C35 Répondre en citant

ou trouver une autre boite 5 de DS pour pouvoir la préparer tranquillement et sans immobiliser ta DS Wink
_________________
amicalement Didier


Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 504
Localisation: france
Masculin

MessagePosté le: Mar 27 Oct - 22:38 (2015)    Sujet du message: boite 5 de C35 Répondre en citant

çà m'a traversé l'esprit.
Mais on va freiner un peu les dépenses Rolling Eyes .

En voiture, je n'ai ouvert que des boites type BE1 et BE3 pour les blocs moteur transversaux des BX etc.
C'était beaucoup plus simple car il n'y a pas ce renvoi d'angle à 90 degrés.
Le truc, c'est d'avoir de l'outillage "spécifique" et de quoi mesurer les jeux.
Je possède un comparateur, c'est déjà un bon point.
Ayant ouvert également un "pont" de moto-guzzi, en 1987, pour le réparer mais surtout soigner le montage, je m'étais amusé à caler correctement le pignon d'attaque par rapport à sa couronne.
Cà tient pour l'instant et nous sommes en 2015.
Je suis confiant pour cette nouvelle boite....juste un peu déçu, car la boite 4 de C35 qui m'était passée dans les mains, avait une cloche identique à la DS.
Cette boite 5 à quand même pas mal évolué depuis.
J'espère que les modifs internes ne seront pas préjudiciables.

Un lien vers une vidéo youtube qui parle des évolutions entre boite 4 et boite 5:
https://www.youtube.com/watch?v=6Av_Ul0fspc


Revenir en haut
HenriPiedsNus


Hors ligne

Inscrit le: 20 Déc 2011
Messages: 313
Localisation: BREST
Masculin

MessagePosté le: Mer 28 Oct - 10:35 (2015)    Sujet du message: boite 5 de C35 Répondre en citant

Très bien cette video!
Espérons que les mêms modifs avaient été faites pour la BV5 des DS:
largeur du couvercle de commande, etc..
_________________
Henri


Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 504
Localisation: france
Masculin

MessagePosté le: Sam 31 Oct - 20:03 (2015)    Sujet du message: boite 5 de C35 Répondre en citant

J'ai ouvert le couvercle de sélection pour vérifier l'état général de boite.
C'est propre.
Et j'ai aussi ouvert le couvercle de cinquième...............pour vérifier le rapport de cinquième:
verdict: 40 dents pour le pignon meneur et 25 pour le pignon mené.
Autant dire que çà tire lonnnnnnnnnnng.
Avec le pont du C25 (9/35) çà donnerait à 1000tr/mn avec des pneus en 185/80 15: 52,25 km/h
Autant oublier tout de suite la modif, car le pauvre moteur n'accrochera la cinquième qu'en descente Sad

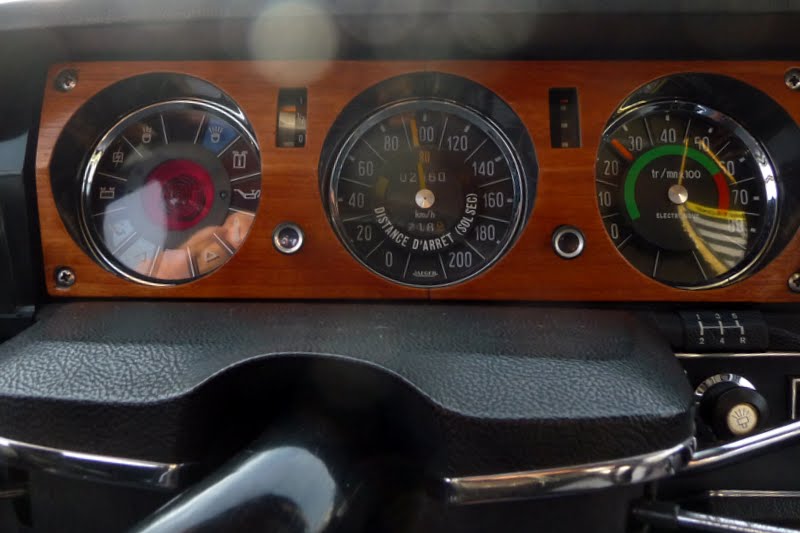

Ceci est une photo du bloc compteur de ma Ds en roulant:


on a environ 92 km/h pour 2500 tr/mn.
La voiture est montée en 185/80 15.
pour 1000 tr/mn çà donnerait 36/8 km/h.
On est plus près d'une boite 5 de DS21 et 23 que d'une boite de D super option 5.
Le pont de ma boite n'est donc pas un 7/34 mais un 8/35.
Je suis donc en possession d'une boite 5 "longue".
Mais pour moi çà mouline trop.

Et si je pouvais remplacer uniquement les 2 pignons de cinquième?
Normalement c'est possible, ils ne sont pas solidaire des arbres de boite.
Imaginez un peu la chose:
Pas besoin de déposer la mécanique
Juste ouvrir le couvercle du carter de 5.
dévisser les vis et écrous en bout d'arbre comme c'est indiqué dans la vidéo sur youtube plus haut.
Et c'est tout.

Résultat çà donne pour 1000 tr/mn et un pont de 8/35: 46,67 km/h
On est un peu au dessus d'un 90km/h à 2000tr/mn toujours avec des pneus en 185 80 /15
Çà me plait bien Mr. Green .

La grande inconnue c'est de voir si les 2 pignons de 5 du C35 peuvent se monter dans ma boite actuelle.


Revenir en haut
HenriPiedsNus


Hors ligne

Inscrit le: 20 Déc 2011
Messages: 313
Localisation: BREST
Masculin

MessagePosté le: Dim 1 Nov - 14:57 (2015)    Sujet du message: boite 5 de C35 Répondre en citant

Je suis presque sûr que tu peux changer les pignons de cinquième.
Philippe en parlera mieux que moi.
Note: sur mon tableau, la boite 4 du c35 (mais 2.5l) donne 44km/h à 1000t/mn avec des 185-80-15
_________________
Henri


Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 504
Localisation: france
Masculin

MessagePosté le: Dim 1 Nov - 19:06 (2015)    Sujet du message: boite 5 de C35 Répondre en citant

oui j'ai remarqué que les boites des C35 et C32 tirent plus long que les boites des DS.
N'ayant pas trouvé les rapports pour la boite 5 du C35 diesel, je n'ai compté que le cinquième rapport.....ce qui est le principal lorsqu'on compare des boites.

Je vais me pencher un peu + sur le montage des pignons de cinquième entre les boites de DS et C35, avant d'attaquer la modif cet hiver (ou plutôt lorsqu'il pleut).
Je risque d'avoir un trou entre la 4 et la 5. Vu le couple du moteur, çà ne sera pas trop préjudiciable.


Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 504
Localisation: france
Masculin

MessagePosté le: Lun 28 Mar - 19:40 (2016)    Sujet du message: boite 5 de C35 Répondre en citant

çà y est je me lance!!!
Je vais récupérer les 2 pignons de cinquième de la boite du C35 et tenter de les monter dans la boite 5 de la DS.

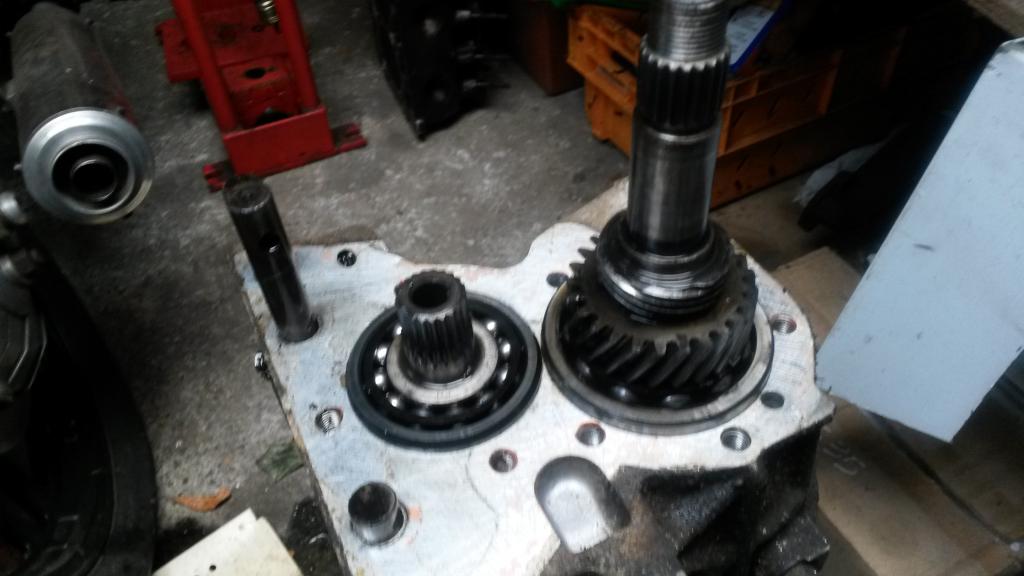

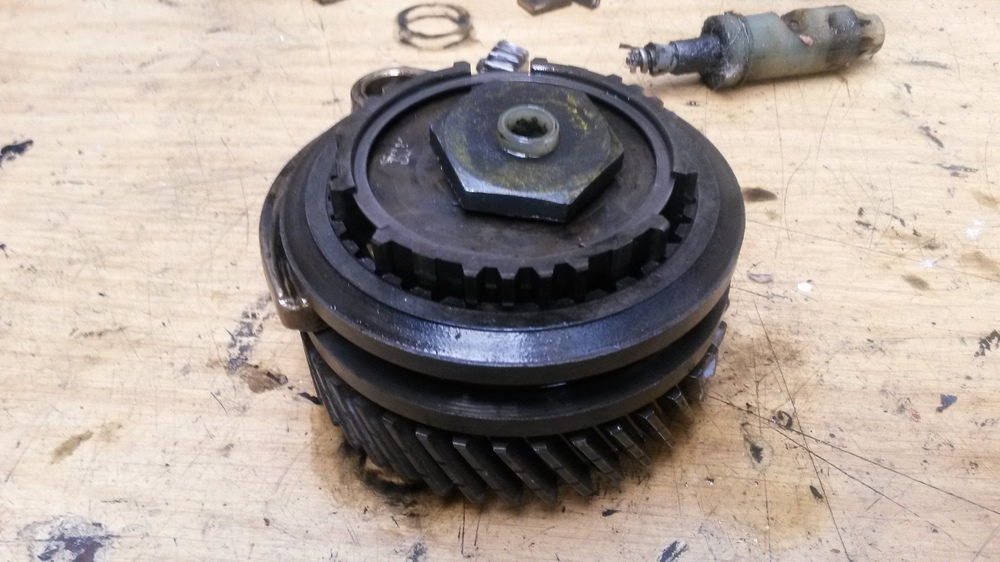

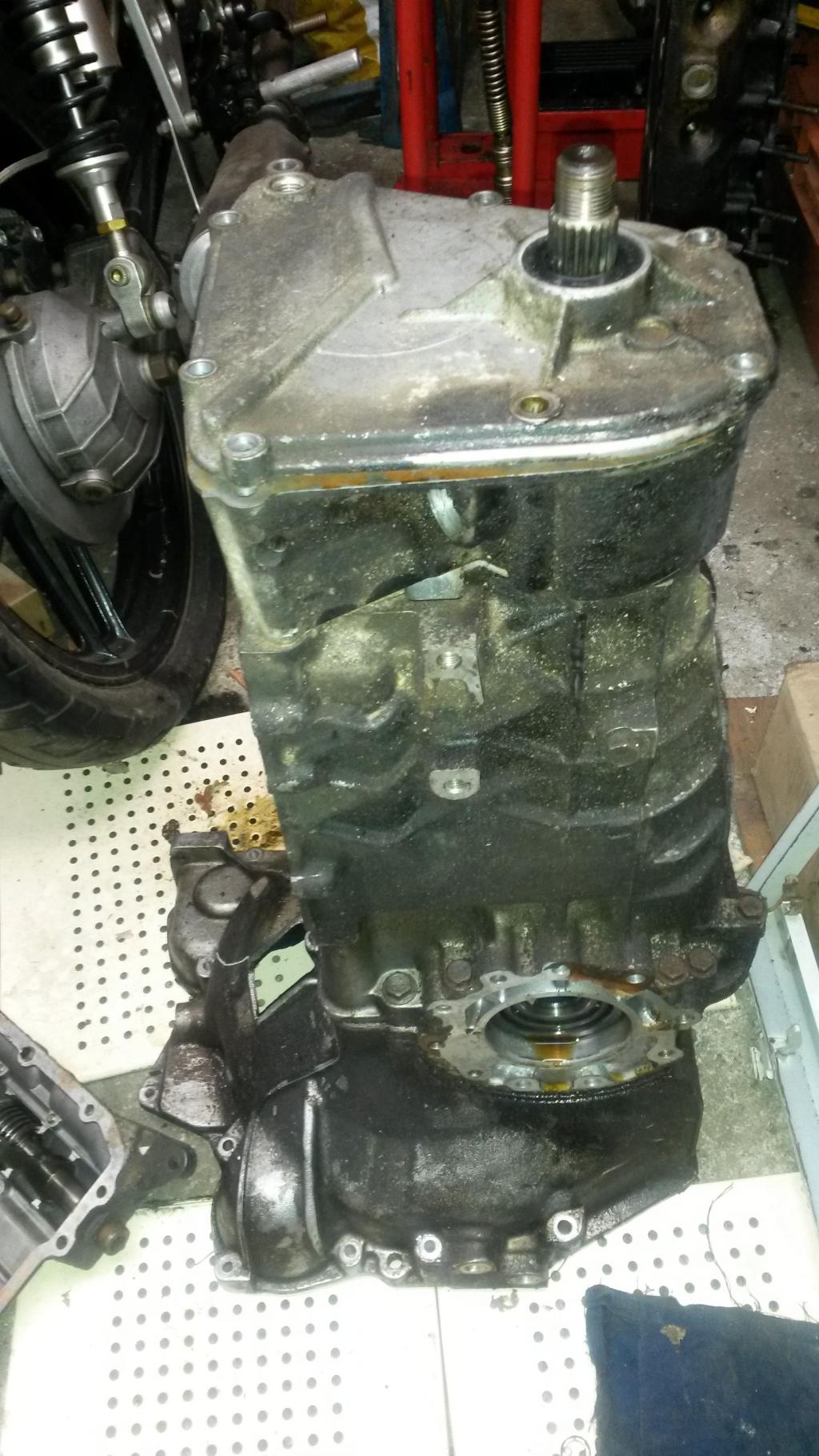

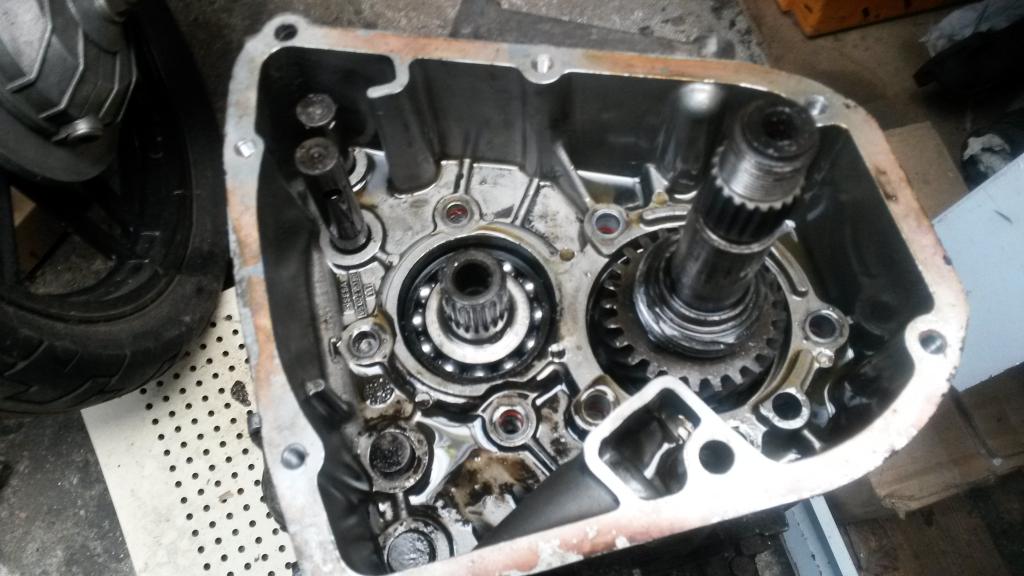

Quelques photos du démontage sur la boite du C35:
J'ai réalisé ces photos une fois le travail de dépose partiellement réalisé.

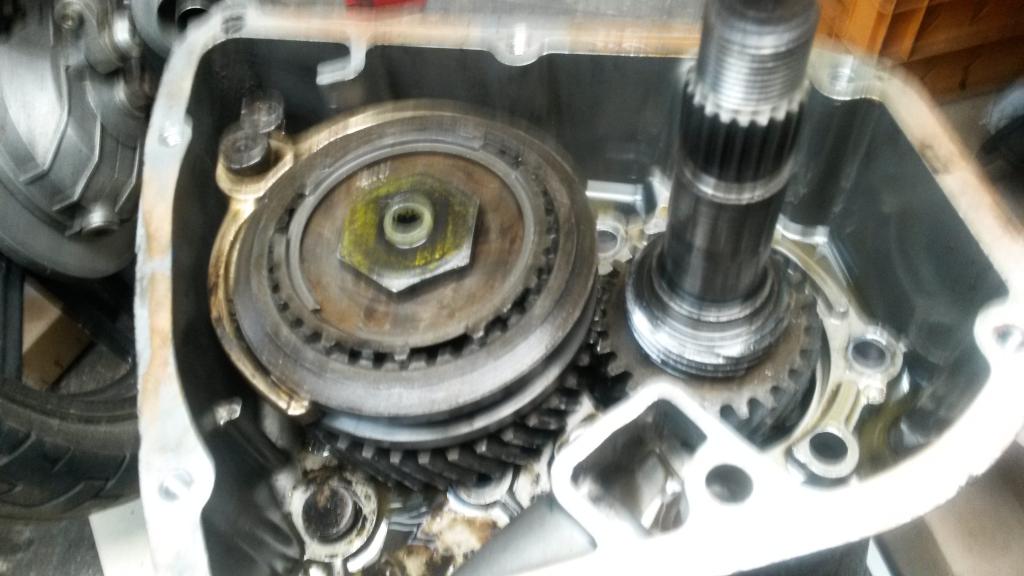

Une fois le couvercle déposé, on peut voir les pignons fourchette et crabot:
