montage d'un nouveau circuit de refroidissement


Poster un nouveau sujet   Répondre au sujet    belphegorforum Index du Forum -> DS Diésel à moteur Citroën -> Refroidissement
Sujet précédent :: Sujet suivant
Auteur Message
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 509
Localisation: france
Masculin

MessagePosté le: Lun 8 Juil - 20:11 (2013)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

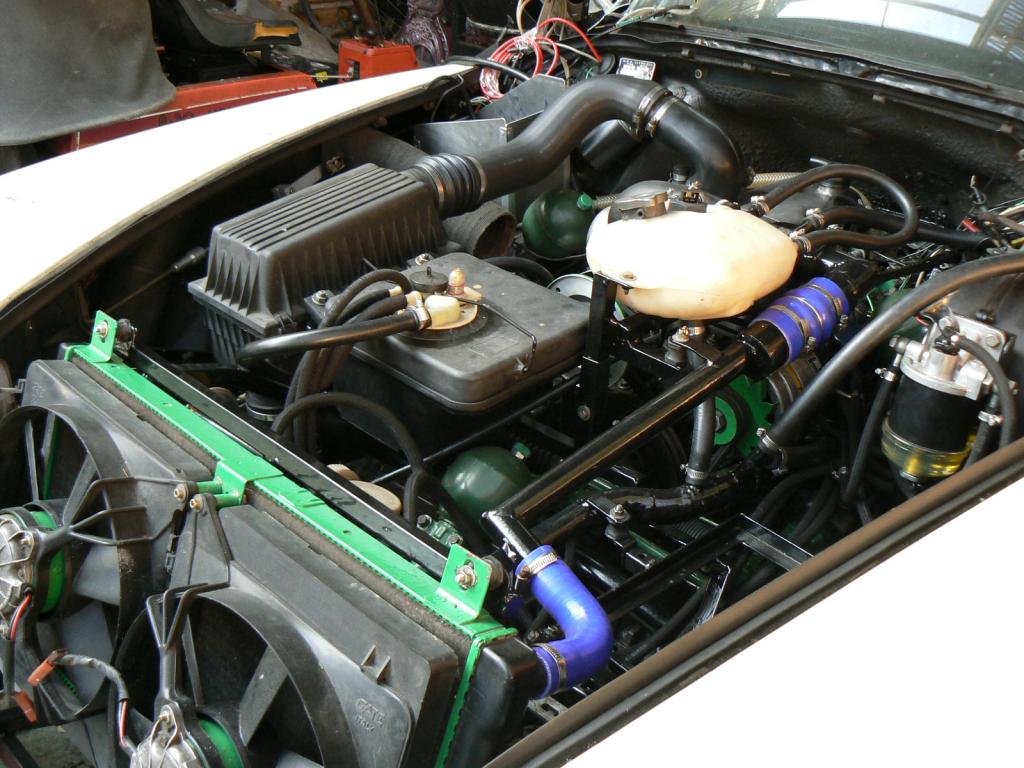

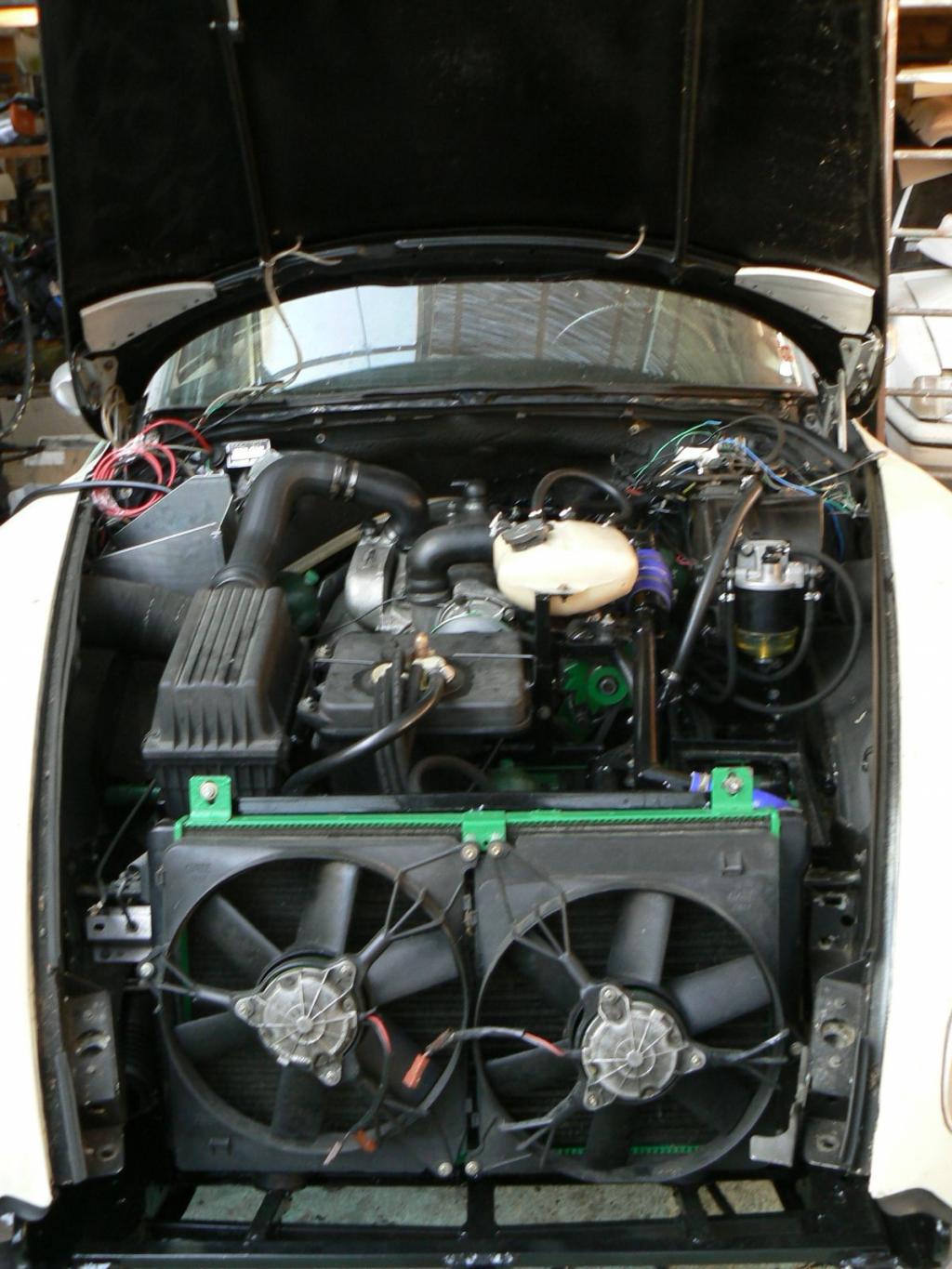

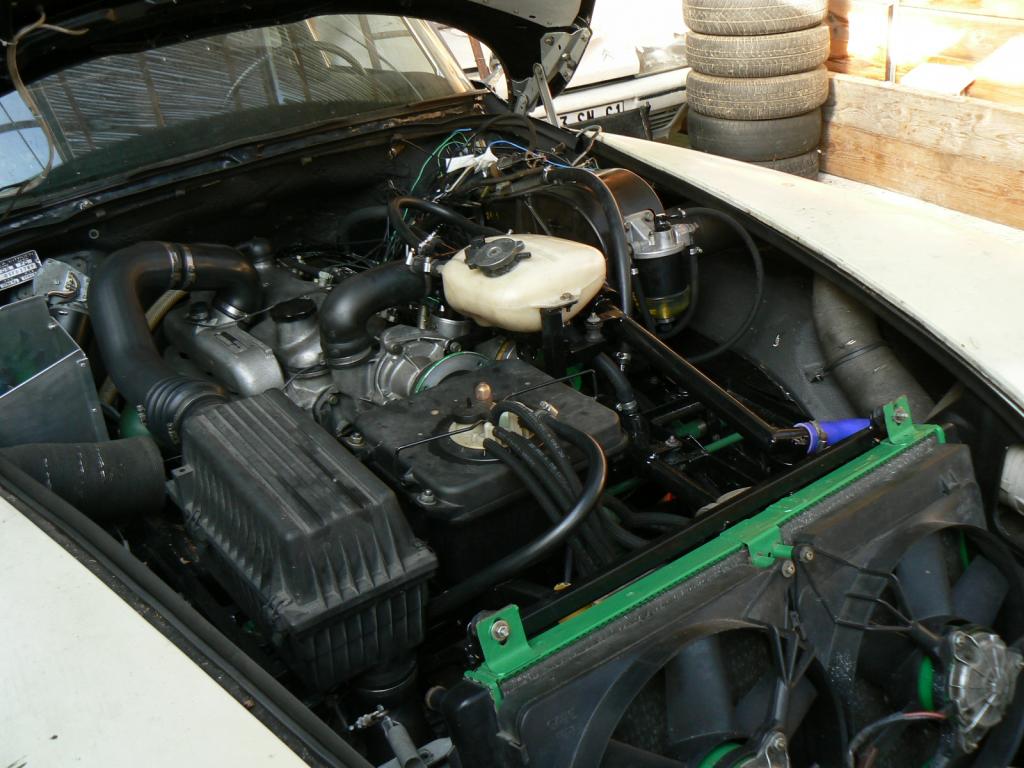

Voici ma réalisation:
Je pars toujours du bloc de C35 D (2500).
J'utilise un radiateur de CX diesel, un vase d'expansion de peugeot 505 D.





Cà commence à bien se remplir malheureusement.
Mais l'accessibilité est encore bonne.

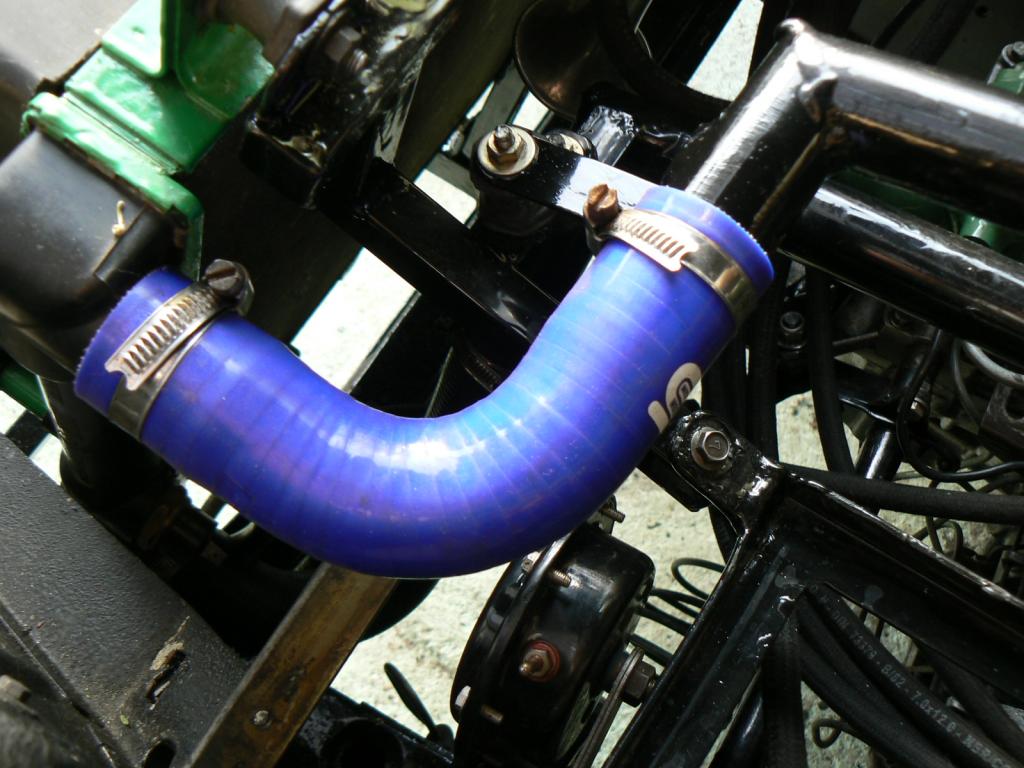

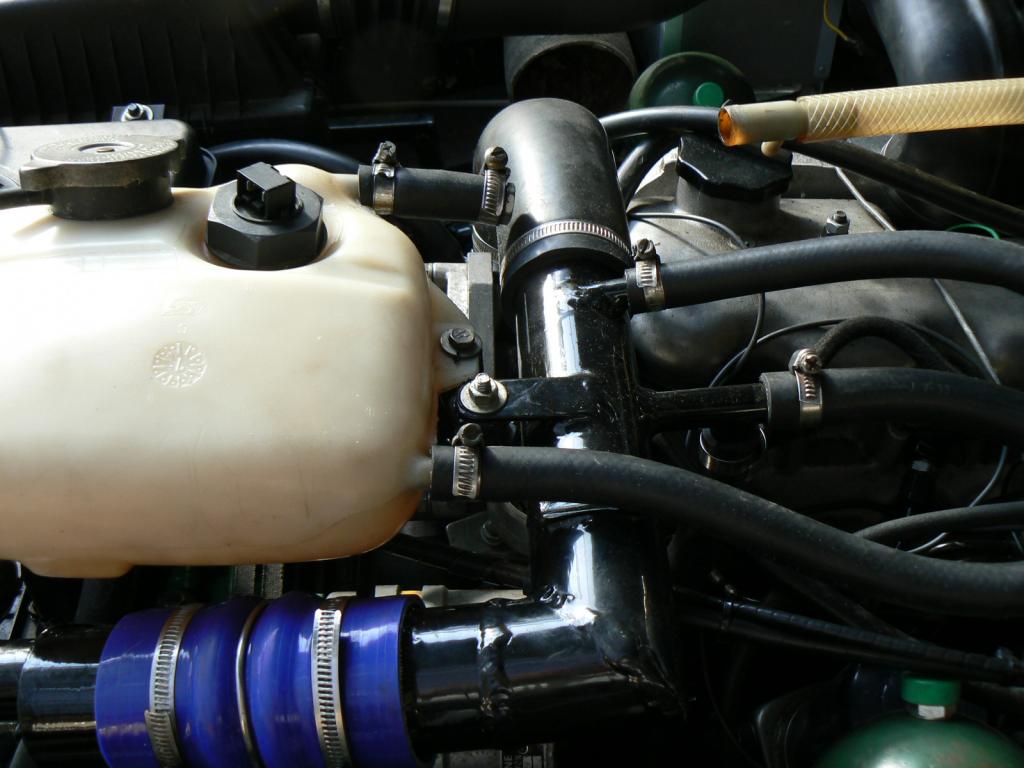

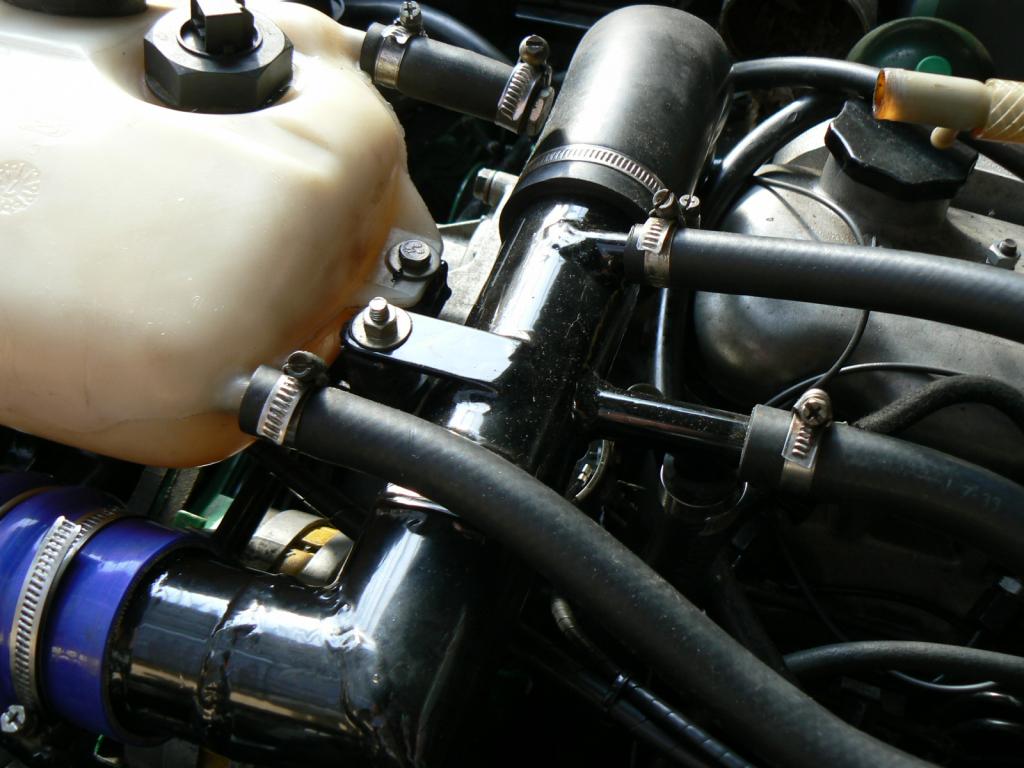

Quelques détails sur le passage des durites métalliques (sur mesure) et les raccords souples.
J'ai utilisé des raccords en "silicone".
On trouve çà sur les sites de voitures "tunning" et prépa pour la course.




Dans le gros manchon, bleu, il y a le calhorstat de la DS.
J'ai gardé le principe de l'accessibilité rapide et le démontage simple par collier "serflex".
De + il ne sera pas utile de vidanger le circuit d'eau en entier en cas de remplacement ou de suppression sur le bord de la route.

Détail du circuit longeant la batterie pour se diriger vers le radiateur.
La durite inférieure correspond au retour vers la pompe à eau.





Les durites sont positionnées avec des petits silent blocs de provenance renault 4 (fixation de la ligne d'échappement.

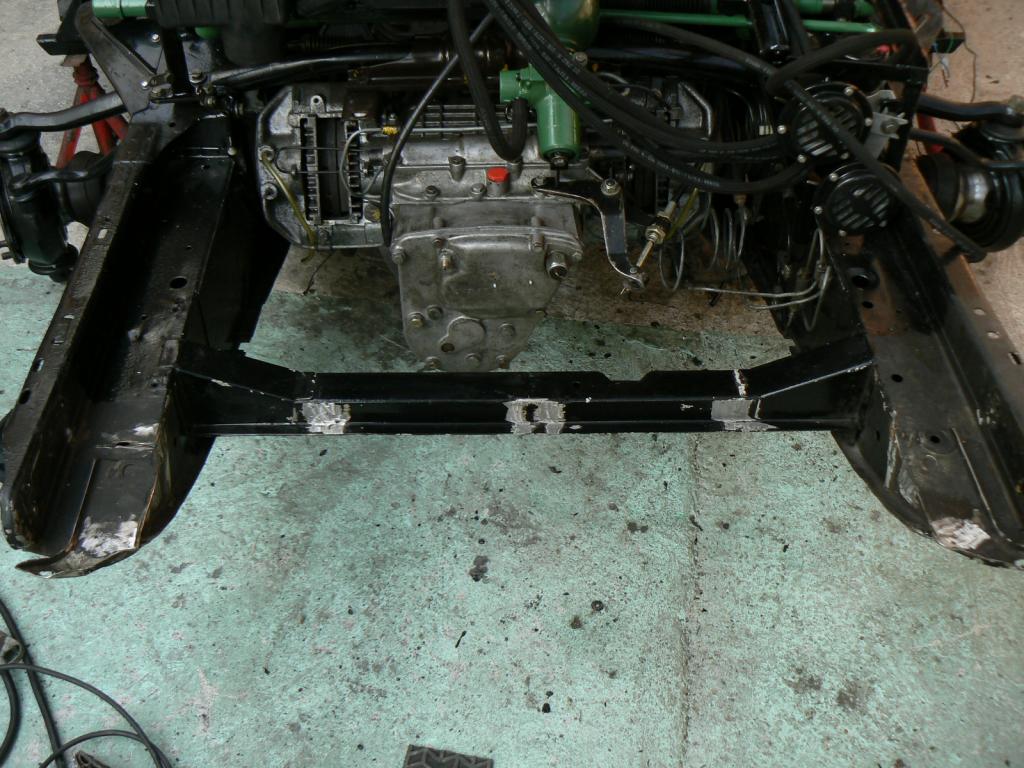

Pour positionner correctement le radiateur j'ai supprimé la première traverse de la caisse.
Sur ma voiture elle était soudée par point.

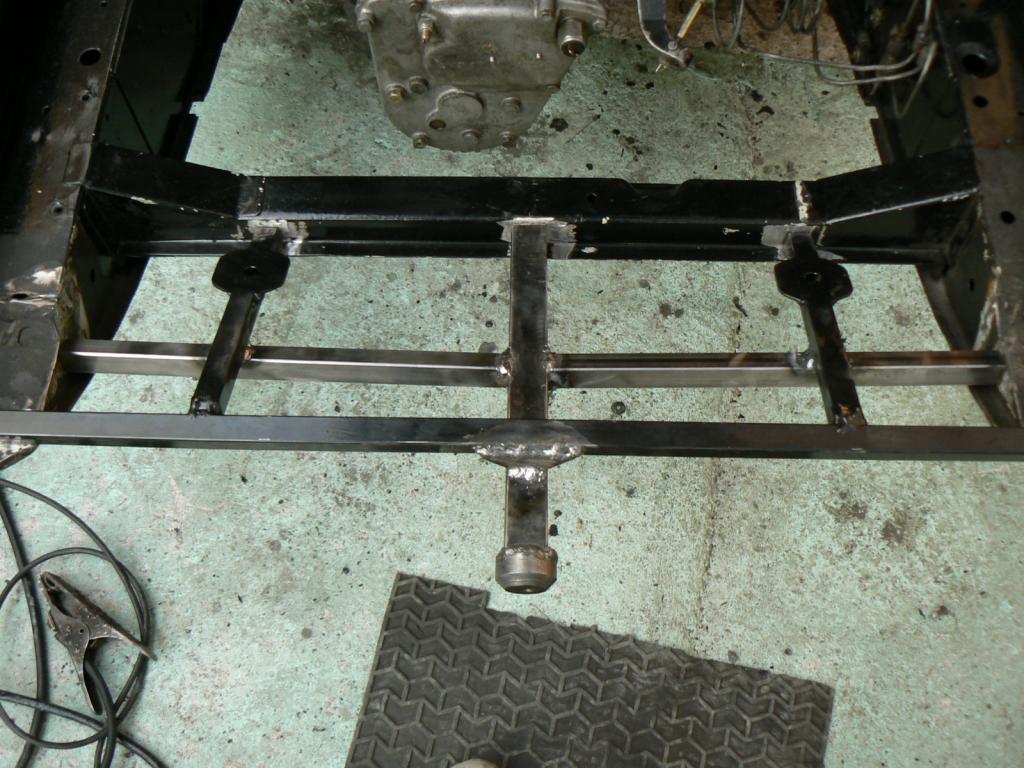

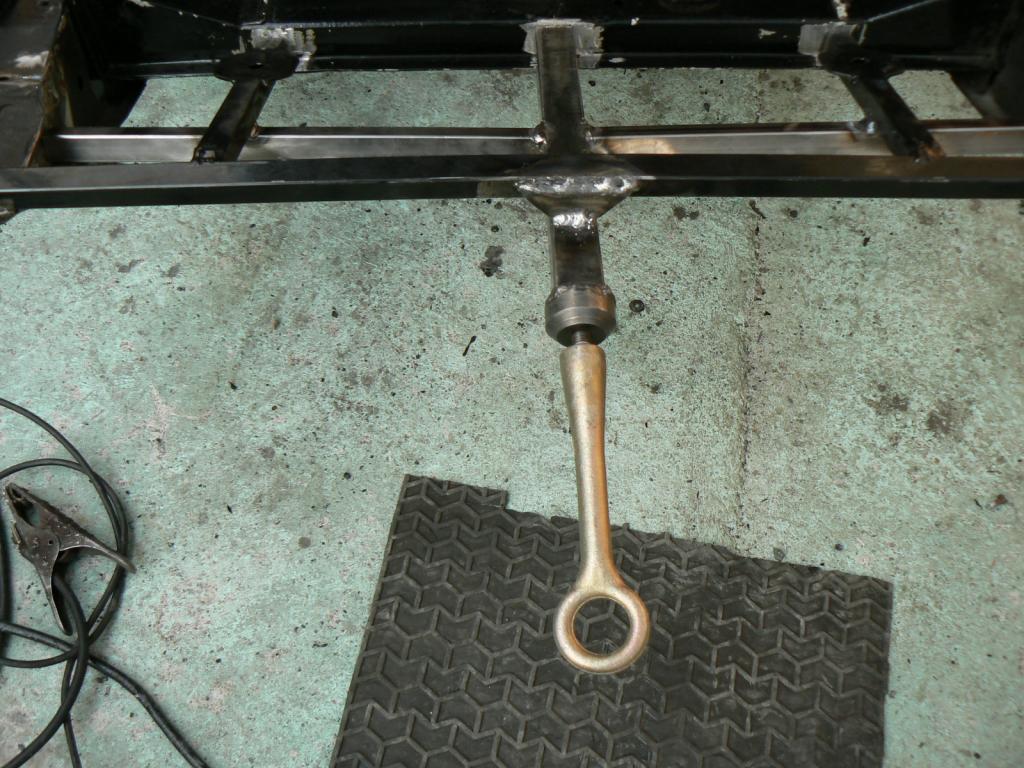

Puis j'ai réalisé un treillis métallique en tube carré.
Il supportera le radiateur et servira par la même occasion  de point de remorquage.
Car je trouve que çà manque cruellement sur la DS.





C'est un anneau démontable qui prendra la place de la manivelle à travers la plaque d'immatriculation.

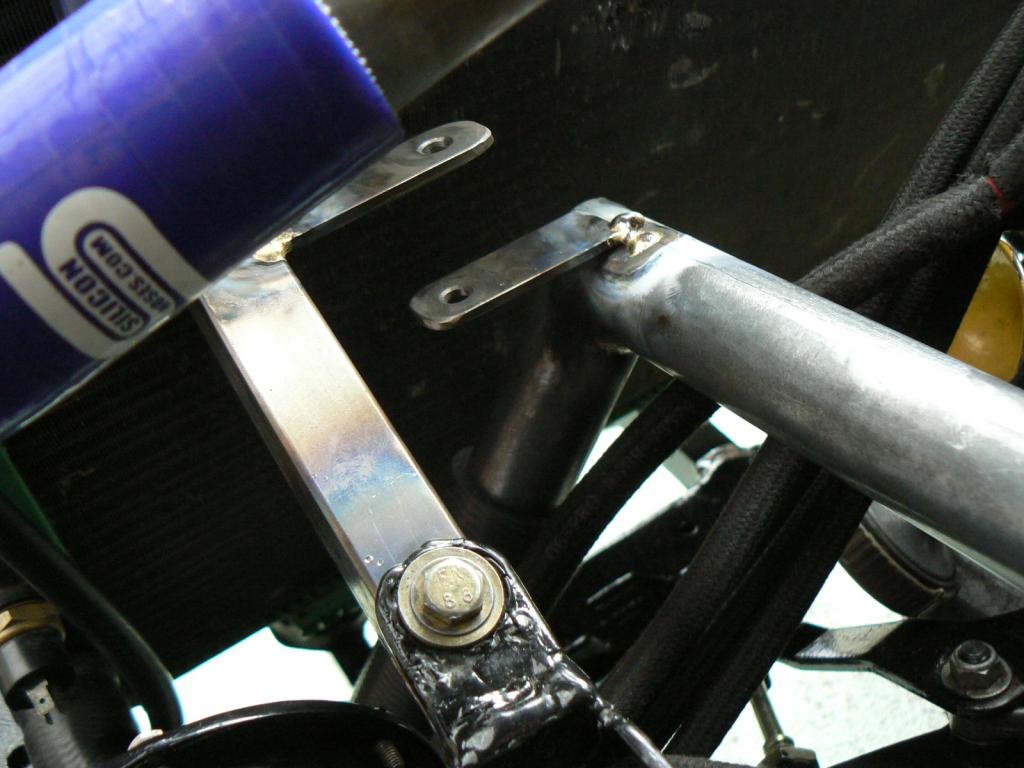

Le support supérieur du radiateur, prend appui sur la structure qui supporte le filtre à air, bocal LHM batterie etc.....
Lui même sert de support à une durite d'eau, aux trompes de l'avertisseur et prochainement à un élément du mécanisme d'orientation des phares.....et tout çà sans trop d'erreur de positionnement.
Car lorsqu'on modifie une chose, il faut penser à l'incidence que çà a sur toutes les autres pièces.
Et je peux vous avouer que j'ai eu du bol par moment.


Revenir en haut
Publicité






MessagePosté le: Lun 8 Juil - 20:11 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
HenriPiedsNus


Hors ligne

Inscrit le: 20 Déc 2011
Messages: 316
Localisation: BREST
Masculin

MessagePosté le: Jeu 11 Juil - 12:54 (2013)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

Faut-il encore t'encourager?
Ton travail est remarquable.
... Et tes photos pas mal non plus.
_________________
Henri


Revenir en haut
belphégor


Hors ligne

Inscrit le: 29 Juil 2011
Messages: 394
Localisation: dpt41
Masculin

MessagePosté le: Sam 20 Juil - 19:35 (2013)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

Exactement !
Je rejoins ce que dis Henri, n'hésites pas à continuer de nous poser les photos et les explications, c'est un plaisir que nous partageons ! Okay
On croirait que l'anneau démontable se visse dans un balourd de câble d’embrayage de BX/XM...
Il faut que j'attaque la mienne ... Embarassed
_________________
Amicalement
Belphégor


Faisons que l'évolution soit un progrès ! . . .
www.belphegorpassion.com


Revenir en haut
Visiter le site web du posteur
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 509
Localisation: france
Masculin

MessagePosté le: Dim 21 Juil - 10:57 (2013)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

bien vu! Okay
C'est une masse vissée en bout de câble d'embrayage provenant d'une Bx.
Rien ne se perd, tout se transforme! Mr. Green

Merci pour vos encouragements


Revenir en haut
gsdiesel


Hors ligne

Inscrit le: 12 Déc 2011
Messages: 311
Localisation: crêches sur saône
Masculin Cancer (21juin-23juil)

MessagePosté le: Dim 28 Juil - 14:58 (2013)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

vraiment superbe Okay , pourquoi un anneau, elles ne tombent pas en pane nos autos Mr. Green
_________________
amicalement Didier


Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 509
Localisation: france
Masculin

MessagePosté le: Lun 29 Juil - 12:51 (2013)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

m'houai.......... Mr. Green
on pourrait philosopher longtemps là dessus Mort de Rire


Revenir en haut
CX PIGNON


Hors ligne

Inscrit le: 24 Juin 2013
Messages: 32
Localisation: ARRAS
Masculin

MessagePosté le: Mar 30 Juil - 18:46 (2013)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

lol (comme disent les plus jeunes)  Mr. Green
_________________
vibre au gazout


Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 509
Localisation: france
Masculin

MessagePosté le: Jeu 1 Mai - 21:54 (2014)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

Aujourd'hui, c'est la fête du travai, j'ai donc travaillé 7h00 sur la bête.
Je me suis bien battu avec le circuit électrique, bourré d'erreurs et de pannes à la con (cosses résistives, absence de détrompeur et câbles noirs, furent mon lot d'anomalies.

Le moteur a pu enfin démarrer  dans son écrin.

Le circuit de refroidissement s'est bien comporté.
La purge est automatique. Le liquide passe bien dans le radiateur de chauffage.
Les ventilos de refroidissement, se déclenchent aussi bien avec la sonde en bas du radiateur, que par un interrupteur au tableau de bord.
Le mano de température fait bien son boulot.

Coté refroidissement c'est tout bon Okay


Revenir en haut
HenriPiedsNus


Hors ligne

Inscrit le: 20 Déc 2011
Messages: 316
Localisation: BREST
Masculin

MessagePosté le: Lun 5 Mai - 09:41 (2014)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

Bravo c'est un grand jour quand on met le moteur en marche!
_________________
Henri


Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 509
Localisation: france
Masculin

MessagePosté le: Lun 5 Mai - 14:36 (2014)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

oui le coeur tape plus fort, les mains sont moites etc......
Mais c'est bon!!!!!!!!!!!!!


Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 509
Localisation: france
Masculin

MessagePosté le: Dim 21 Fév - 19:18 (2016)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

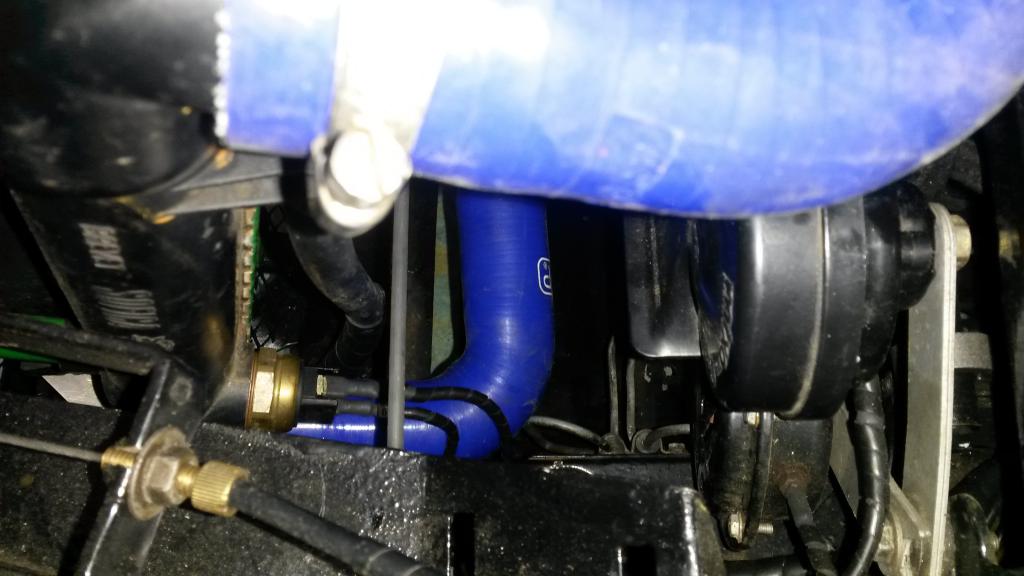

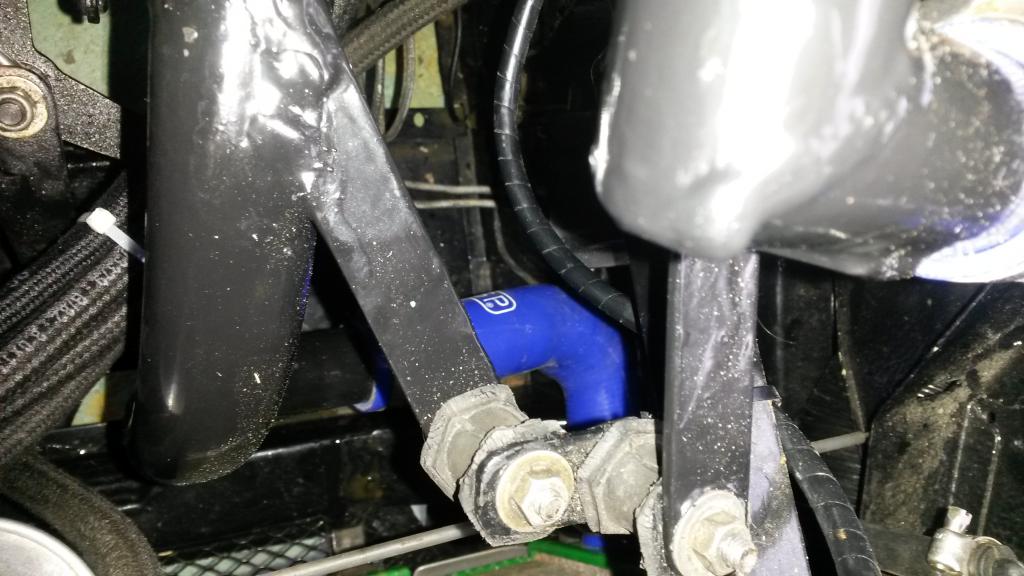

Cet hiver j'ai modifié le circuit pour pouvoir vidanger sans avoir à débrancher une durite ...inaccessible Sad
J'ai fait l'acquisition d'un coude à 90 degrés en silicone, diamètre 32...mais il comporte également une troisième voie de diamètre 19 dans l'angle du "coude".

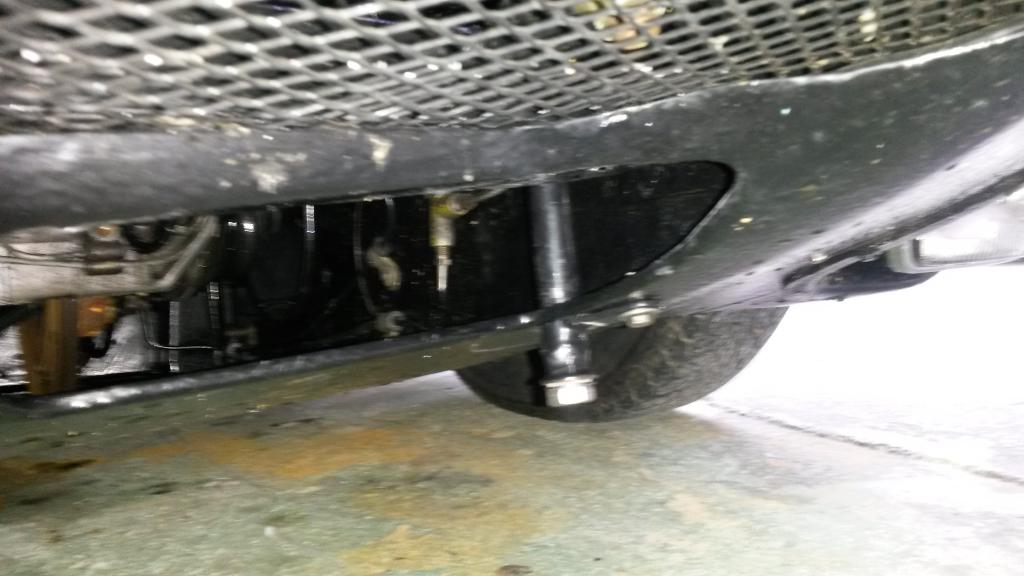

Ainsi j'ai pu réaliser une dérivation verticale qui traverse le carénage de la jupe avant.
Au bout de cette durite, un tube métallique fermé par une vis.
Je n'ai pas de photo de ce coude en silicone.
Voici le site qui commercialise cet élément:
http://www.polycarconceptsport.com/refroidissement-oct2014.pdf
Il s'agit du catalogue en pdf de la partie refroidissement pour voitures de compet'
Le coude se trouve en page 23 sous la référence T19-90-32


le coude est tout en bas.




Pour info, le tube ainsi que le raccord hydraulique 3 voies sont positionnés au plus près du longeron de l'unit avant.

C'est le point le plus bas du circuit et en sortie de radiateur.
Moteur tournant et vis de vidange ouverte, je peux rincer tout le circuit avec un tuyau d'arrosage.
Il faut au préalable retirer le "calhorstat".
C'est dingue la rouille qui a pu sortir.
J'ai utilisé un nettoyant circuit pour bien rincer l'ensemble.
Re-vidange et rinçage au tuyau d’arrosage, soufflette pour supprimer le maximum d'eau et remplissage avec le liquide de couleur jaune.
Pourquoi celui là, tout simplement parce que nos 2 Dacia sont refroidies avec cette même catégorie de liquide.
Pas de boue ou de rouille malgré un moteur avec bloc fonte, 4 ans d’utilisation et 70 000 km.
On verra si c'est bénéfique sur le moteur de la DS.

Par la même occasion j'ai traité les durites métalliques du circuit de refroidissement avec le vernis pour réservoir de chez retom.
Il ne restera que le bloc moteur et la rampe d'eau dans la culasse, comme pièces métalliques en contact avec le liquide de refroidissement.


Revenir en haut
xmambulance


Hors ligne

Inscrit le: 06 Fév 2012
Messages: 136
Localisation: chenas

MessagePosté le: Dim 21 Fév - 19:40 (2016)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

je suis toujours sur le cul, il faut du temps pour faire tout ça?

promis dès que je monte en bretagne je passe te voir


Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 509
Localisation: france
Masculin

MessagePosté le: Dim 21 Fév - 20:19 (2016)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

oh oui il faut du temps et de la patience et de l'argent

Et quand on voit que Renault sort une Kwid" à 3500€ en Inde et que la DS m'est revenue à 9672€ pour l'instant  TOUT compris, je me demande si j'ai bien fait de m'intéresser à la mécanique.


Revenir en haut
gsdiesel


Hors ligne

Inscrit le: 12 Déc 2011
Messages: 311
Localisation: crêches sur saône
Masculin Cancer (21juin-23juil)

MessagePosté le: Dim 21 Fév - 22:00 (2016)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

Oui mais quel bonheur quand on voit le résultat et ça, ça n'a pas de prix Laughing
_________________
amicalement Didier


Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 509
Localisation: france
Masculin

MessagePosté le: Dim 21 Fév - 22:08 (2016)    Sujet du message: montage d'un nouveau circuit de refroidissement Répondre en citant

c'est vrai  Embarassed
Aller jusqu'au bout de ces idées, c'est çà le plus important, contre vents et marées, même si çà ne sert à rien Okay Okay Okay Okay Okay


Revenir en haut
