est ce que j'ai tout compris?


Poster un nouveau sujet   Répondre au sujet    belphegorforum Index du Forum -> Sujets divers liés à Citroën -> Hydraulique
Sujet précédent :: Sujet suivant
Auteur Message
xmambulance


Hors ligne

Inscrit le: 06 Fév 2012
Messages: 136
Localisation: chenas

MessagePosté le: Dim 16 Fév - 20:38 (2014)    Sujet du message: est ce que j'ai tout compris? Répondre en citant

j'ai posté ça sur un autre forum est que je suis dans le vrai?

http://www.le-site-de-la-citroen-xm.com/t6769-l-hydraulique-comment-ca-marc…


Revenir en haut
Publicité






MessagePosté le: Dim 16 Fév - 20:38 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
HenriPiedsNus


Hors ligne

Inscrit le: 20 Déc 2011
Messages: 316
Localisation: BREST
Masculin

MessagePosté le: Dim 16 Fév - 21:05 (2014)    Sujet du message: est ce que j'ai tout compris? Répondre en citant

Mais Thomas, il faut être enregistré pour lire sur ce forum!
_________________
Henri


Revenir en haut
xmambulance


Hors ligne

Inscrit le: 06 Fév 2012
Messages: 136
Localisation: chenas

MessagePosté le: Dim 16 Fév - 21:40 (2014)    Sujet du message: est ce que j'ai tout compris? Répondre en citant

je le refait ici

Revenir en haut
xmambulance


Hors ligne

Inscrit le: 06 Fév 2012
Messages: 136
Localisation: chenas

MessagePosté le: Dim 16 Fév - 21:46 (2014)    Sujet du message: est ce que j'ai tout compris? Répondre en citant

Salut,

On ne trouve que très rarement le principe de fonctionnement de la suspension hydraulique depuis la DS.

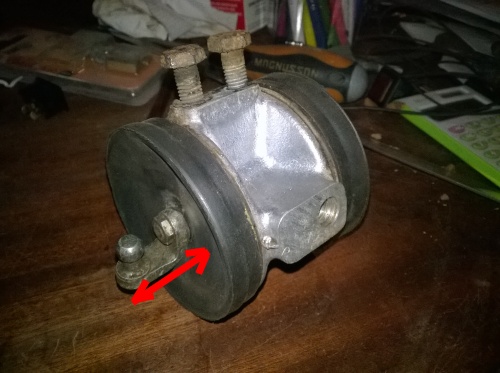

Je suis en cours de restauration sur une DS21ie et j'enlevais le correcteur de hauteur quand je me suis dit qu'on en voyait jamais en photo

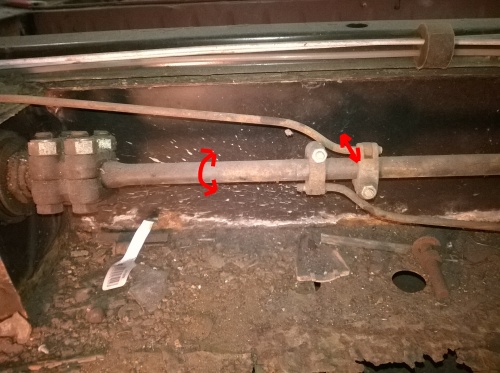

le principe de fonctionnement pour être simple : chaque train (avant et arrière) à un correcteur de hauteur. Une fourchette vient appuyer sur le correcteur de hauteur par l'intermédiaire d'une tige fixée sur la barre de torsion.



c'est comme un fourche de chariot élévateur qui monte et qui descend quand on manœuvre la manette, relié à la barre de torsion il modifie en permanence le volume de LHM dans les sphères.
La c'est sur une DS mais c'est le même principe sur la XM

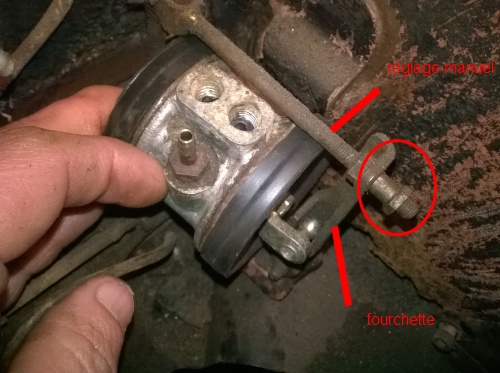

ensuite sur cette photo on peut voir la fourchette et la commande réglage manuel pour la position haute et basse
quand on tire sur la manette on oblige le correcteur de hauteur à agir dans un sens ou dans l'autre

on voit aussi au dessus de la fourchette l'entretoise qui permet le mouvement par l'intermédiaire de la barre de torsion en position route elle donne une manœuvre d'environ 1cm



Revenir en haut
DS25D


Hors ligne

Inscrit le: 18 Fév 2012
Messages: 510
Localisation: france
Masculin

MessagePosté le: Lun 17 Fév - 17:33 (2014)    Sujet du message: est ce que j'ai tout compris? Répondre en citant

je trouve çà bien expliqué, car tu ne t'es pas englué dans le descriptif des bielettes de commande.
Pour finaliser, il faudrait peut être expliquer "l'intérieur", du correcteur et mettre un schéma du circuit hydraulique coté suspattes.


Revenir en haut
belphégor


Hors ligne

Inscrit le: 29 Juil 2011
Messages: 396
Localisation: dpt41
Masculin

MessagePosté le: Mer 19 Fév - 19:28 (2014)    Sujet du message: est ce que j'ai tout compris? Répondre en citant

Bonjour,

Tout à fait ! Okay
Entièrement d’accord avec vous deux, c'est bien expliqué et c'est vrai qu'un croquis qui décrirait l'intérieur du correcteur pourrait être un petit plus.
Beaucoup pensent que ce correcteur est un système compliqué alors qu'il n'est qu'un robinet constitué d'un axe avec des gorges, qui coulisse dans un cylindre où trois orifices se retrouvent obstrués ou libérés.
Suivant la position de ces gorges là il relie la pression des sphères vers celle de service provenant du conjoncteur ou vers le retour au réservoir, puis quand tout va bien (que la voiture est à la bonne hauteur) il ferme, c'est en quelque sorte un robinet ou une vanne trois voies.
Bonne idée de sujet Okay
_________________
Amicalement
Belphégor


Faisons que l'évolution soit un progrès ! . . .
www.belphegorpassion.com


Revenir en haut
Visiter le site web du posteur
gsdiesel


Hors ligne

Inscrit le: 12 Déc 2011
Messages: 311
Localisation: crêches sur saône
Masculin Cancer (21juin-23juil)

MessagePosté le: Ven 21 Fév - 20:45 (2014)    Sujet du message: est ce que j'ai tout compris? Répondre en citant

Okay
_________________
amicalement Didier


Revenir en haut
HenriPiedsNus


Hors ligne

Inscrit le: 20 Déc 2011
Messages: 316
Localisation: BREST
Masculin

MessagePosté le: Sam 22 Fév - 13:55 (2014)    Sujet du message: est ce que j'ai tout compris? Répondre en citant

Tu peux aussi parler des cables de correction de hauteur des phares,
commandés par l'autre tige vue sur la barre anti-roulis.
_________________
Henri


Revenir en haut
belphégor


Hors ligne

Inscrit le: 29 Juil 2011
Messages: 396
Localisation: dpt41
Masculin

MessagePosté le: Sam 22 Fév - 14:02 (2014)    Sujet du message: est ce que j'ai tout compris? Répondre en citant

Mr. Green Oh oui  Okay
_________________
Amicalement
Belphégor


Faisons que l'évolution soit un progrès ! . . .
www.belphegorpassion.com


Revenir en haut
Visiter le site web du posteur
xmambulance


Hors ligne

Inscrit le: 06 Fév 2012
Messages: 136
Localisation: chenas

MessagePosté le: Sam 22 Fév - 21:45 (2014)    Sujet du message: est ce que j'ai tout compris? Répondre en citant

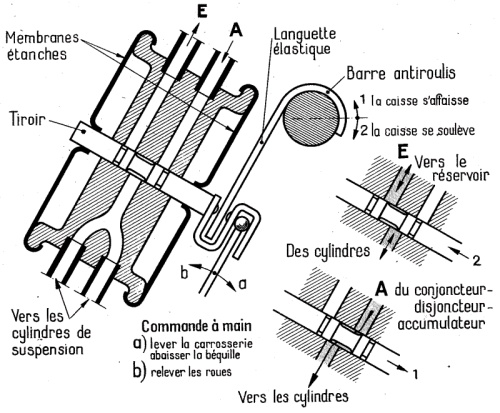

comme il a été demandé

pris sur le site de philippe boursin
http://philippe.boursin.perso.sfr.fr/pdgtrou3.htm



Dernière édition par xmambulance le Dim 23 Fév - 19:51 (2014); édité 1 fois
Revenir en haut
HenriPiedsNus


Hors ligne

Inscrit le: 20 Déc 2011
Messages: 316
Localisation: BREST
Masculin

MessagePosté le: Dim 23 Fév - 12:19 (2014)    Sujet du message: est ce que j'ai tout compris? Répondre en citant

pas de copyright sur ce dessin?
C'est pas toi qui l'a fait, je suppose.
Il est très très bien.
_________________
Henri
